La connexion MVS

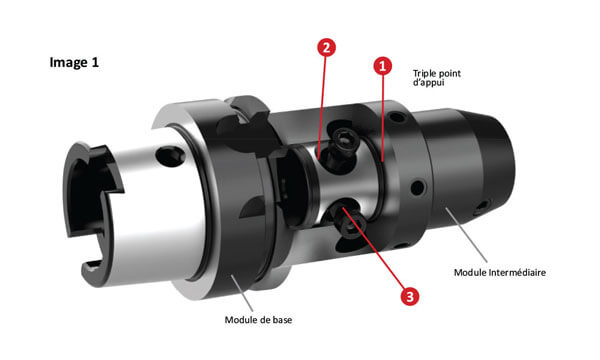

Wohlhaupter® GmbH a développé en 1973 le premier système d'outillage modulaire, appelé MultiBore. Ce système d'outillage modulaire était conçu pour être compatible avec toutes les broches de machines, et son raccordement fonctionne avec une pince à trois points (figure 1). La pince à trois points maximise la rigidité et apporte une précision inférieure à 3 µm lors du changement d'outil.

• Assure des forces axiales élevées sur les surfaces d'ajustement
• Apporte une rigidité maximale
• Goupilles coniques filetées pour un positionnement précis du couteau

Code couleur MVS

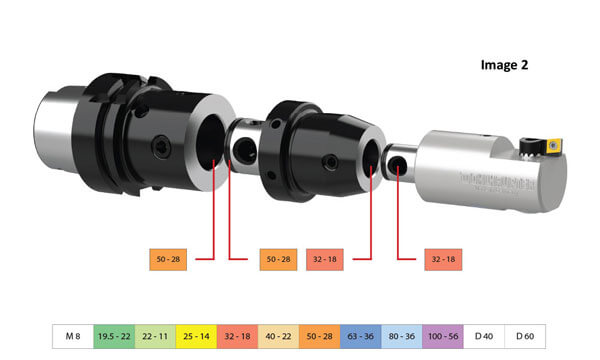

Wohlhaupter® a créé un système de code couleur unique permettant de trouver rapidement et facilement les raccordements corrects pour les différents composants d'outils. Chaque taille de connexion Wohlhaupter / MVS a son propre code de couleur. Faites simplement correspondre les couleurs pour sélectionner la combinaison correcte de composants d'outils (figure 2).
