- Tieflochbohren – Richtlinien
Schritt 1: Pilotbohrung
- 100 % U/min
- 100% mm/U (IPR)
Details:
- Bohren Sie zunächst mit diesem AMEC® Pilotbohrer eine Pilotbohrung mit mindestens einer Tiefe von 2xD vor.
- Verwenden Sie einen kurzen AMEC® Pilotbohrer mit gleichem oder größerem Spitzenwinkel.
Kühlschmierstoff:
AN
AN

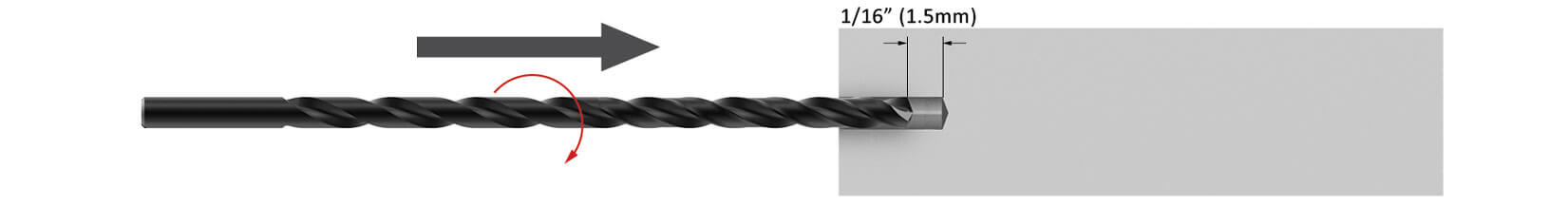

Schritt 2: Einfahren des Tieflochbohrers in die Pilotbohrung- 50 U/min max
- 300 mm/min (12 IPM)
Details:
- Positionieren Sie den AMEC® Tieflochbohrer bis 1,5 mm (1/16”) vom Pilotbohrungsgrund mit max. 50 U/min (Rechtslauf) und mit einem Vorschub von 300 mm/min (12 IPM).
Kühlschmierstoff:
AUS
AUS
Schritt 3: Tieflochbohren - Zwischenbohrung
- 50 % U/min
- 75% mm/U (IPR)
Details:
- Bohren Sie zusätzlich 1xD über den Pilotbohrungsgrund hinaus. Reduzieren Sie die Schnittgeschwindigkeit um 50% und den Vorschub um 25%.
- Mindestens 1 Sekunde Verweilzeit vor der weiteren Bearbeitung wird benötigt, um die volle Geschwindigkeit zu erreichen. (vermeidet Vibration).
Kühlschmierstoff:
AN
AN

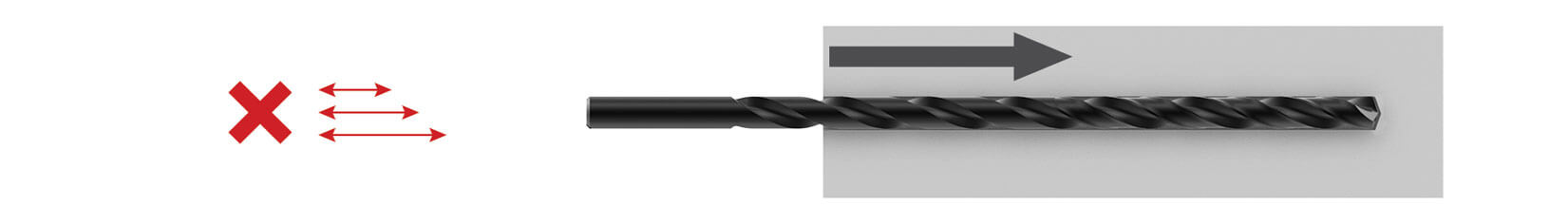

Schritt 4: Tieflochbohren — Sackloch
- 100% U/min
- 100% mm/U (IPR)
Details:
- Bohren Sie mit den empfohlenen Schnittdaten (siehe AMEC®- Katalog) bis zur vollen Tiefe.
- Kein Spanzyklus empfohlen.
Kühlschmierstoff:
AN
AN

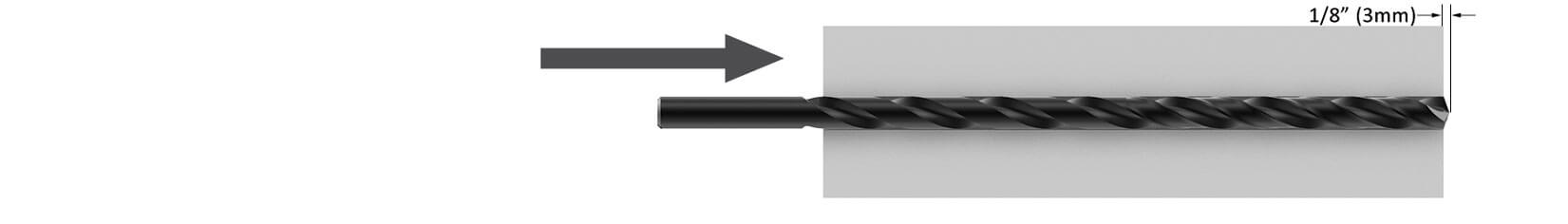

Schritt 5: Tieflochbohren — Durchgangsbohrung
- 50% U/min
- 75% mm/U (IPR)
Details:
Nur für Durchgangsbohrungen:
Nur für Durchgangsbohrungen:
- Vor dem Austritt reduzieren Sie die Schnittgeschwindigkeit um 50% und den Vorschub um 25%.
- Treten Sie nicht mehr als 3 mm (1/8”) jenseits des vollen Durchmessers.
Kühlschmierstoff:
AN
AN

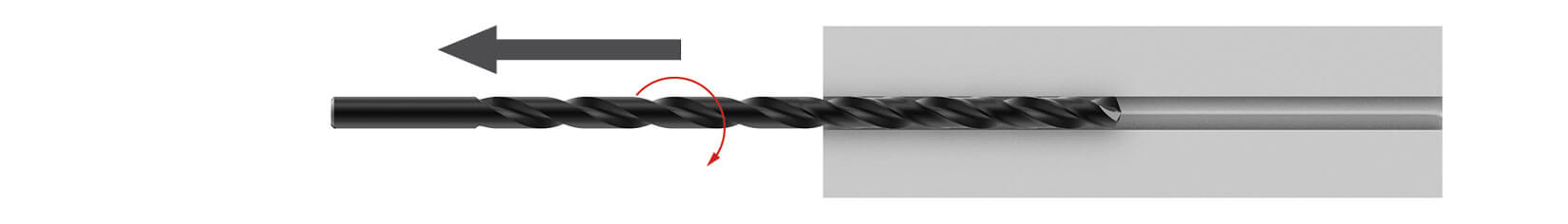

Schritt 6: Rückziehen des Bohrers- 50 U/min max
Details:
- Reduzieren Sie Drehzahl bis max. 50 U/min bevor Sie den AMEC® Bohrer aus der Bohrung zurück ziehen.
Kühlschmierstoff:
AUS
AUS
Werkzeugausfall kann schwerste Verletzungen und Schäden verursachen:- Ohne Unterstützungsbuchse, bitte zunächst eine Pilotbohrung 2-3x D tief mit einem kurzen Halter vorbohren.
- Die Drehzahl des Werkzeuges außerhalb des Bauteils darf 50 U/min nicht überschreiten.
Dieses Dreieck ist ein Sicher-heitssymbol. Es weist Sie auf mögliche Sicherheitsrisiken hin, die zu einem Werkzeugversagen und zu schweren Verletzungen führen können. Wenn Sie dieses Symbol im Katalog sehen, beachten Sie die dazugehörigen Sicherheits informationen, die sich neben dem Dreieck oder im umstehenden Text befindet.
