T-A® para acero estructural
El sistema de barrenado de acero estructural T-A® está diseñado para el uso en materiales de acero estructural. Este sistema entrega un rendimiento y una durabilidad destacadas.
Ventajas
  • Los recubrimientos de insertos TiAlN y AM200® incrementan la vida de la herramienta en aplicaciones MQL
  • Disponible en varias geometrías
  • Los sostenes son compatibles con los insertos GEN2 T-A® para un mayor rendimiento
Caracteristicas
  • Geometría de acero estructural 150º para reducir la rebaba de salida
  • Geometría NotchPoint™ para rectitud mejorada del orificio
  • Geometría de pared delgada para materiales de menos de 7/16" (11 mm) de espesor
  • Zanco de cono Morse con capacidad de refrigerante a través del zanco
  • Distintas longitudes de herramientas para adaptarse a distintos alcances
Materiales Recomendados
Materiales
x
Steel
High Temp Alloy
Stainless Steel
Hardened Steel
Cast Iron
Aluminum
Referencia de icono

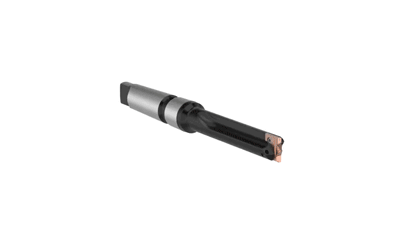

Structural Steel T-A: Rotate
Structural Steel T-A: Rotate

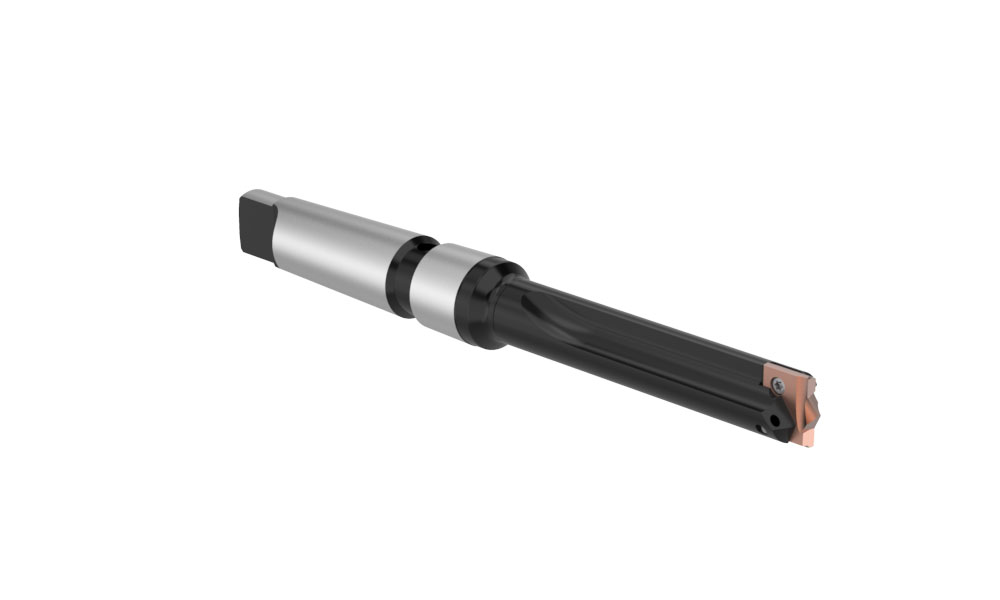

Structural Steel T-A Angle

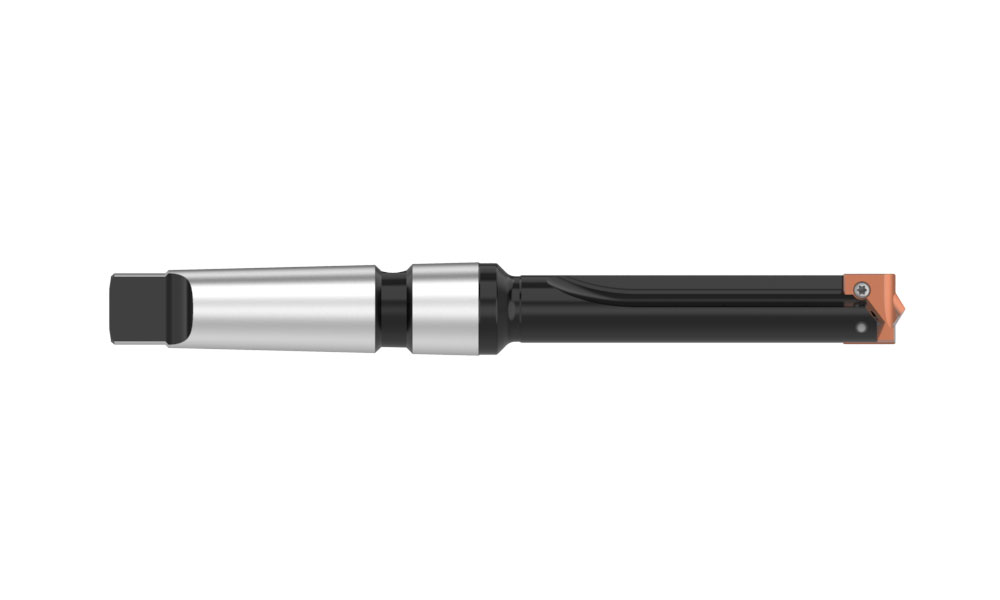

Structural Steel T-A Side 1

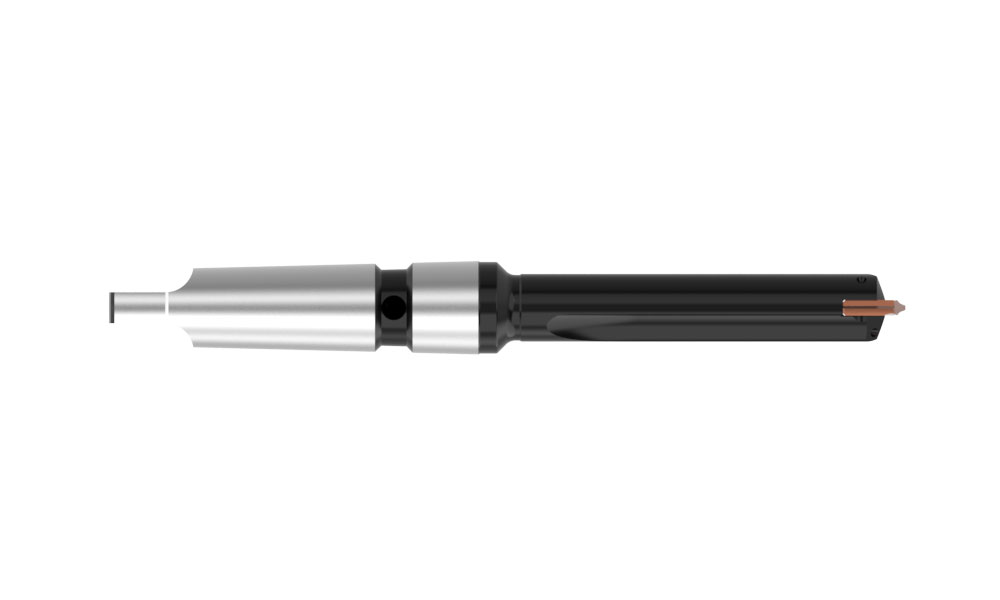

Structural Steel T-A Side 2

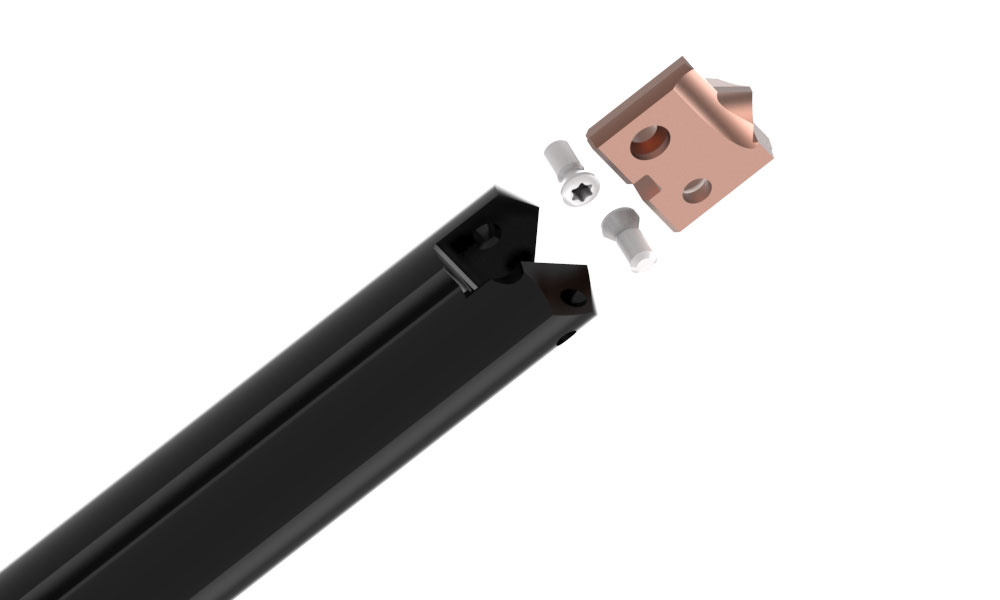

Structural Steel T-A Explosion

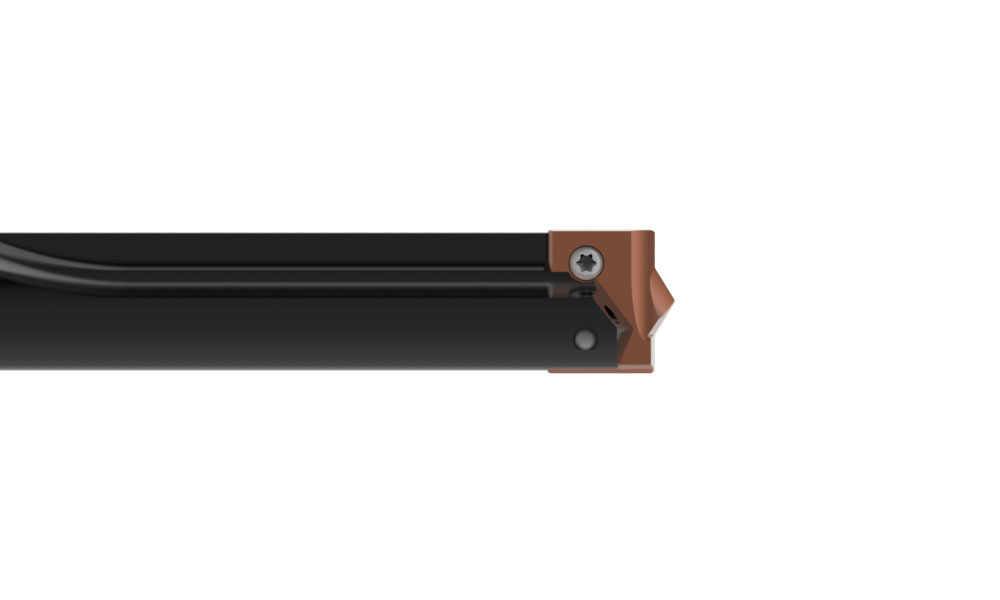

Structural Steel T-A Close
Información técnica

Especificaciones del producto
Tipo de producto
Replaceable Drill Insert
Rango de diámetro
0.511" - 1.882" (12.98mm - 47.80mm)
Recubrimiento
AM200®, TiAlN
Insertar material
Super Colalt, C1 (K35) carbide
Holder
Original T-A Holder
Opciones de flauta
Straight, Helical
Opciones de zanco
3MT, 4MT, Imperial Morse Taper
Profundidad de la broca
Short, Standard, Extended, Long
Refrigerante
Through Coolant

Nomenclatura del producto
T-A Inserts
Inserto
x
1 = Original T-A
4 = GEN2 T-A
4
Material
x
5 = Super Cobalto
C1 = carburo C1 (K35)
5
Series
x
0 = Serie 0
1 = Serie 1
2 = Serie 2
3 = Serie 3
3
Recubrimiento
x
H = AM200®
A = TiAlN
H
-
Diámetro
x
0017 = Pulgada
0.515 = Decimal
13 = Métrico
0115
-
Geometría
x
TW = Pared delgada
NP = Notch Point®
SS = Acero estructural
HE = Eficiencia alta
HE
Original T-A Holders
Holder*
x
2 = Holder* T-A
2
Longitud
x
20 = Corto
40 = Estándar
50 = Extendido
60 = Largo
40
Series
x
00 = Serie 0
05 = Serie 0.5
10 = Serie 1
15 = Serie 1.5
20 = Serie 2
25 = Serie 2.5
30 = Serie 3
20
Flauta
x
S = Recto
H = Helicoidal
S
-
Designador del zanco
x
003 = 3MT
004 = 4MT
004
Código de zanco
x
IS = Cono Morse imperial (para acero estructural)
IS
Diámetro mínimo del inserto
x
En incrementos de 1/64 de pulgada
060
Acero estructural
Soluciones de barrenado

Número de pedido de bibliografía: A91-SSD

Datos de corte recomendados
Structural Steel T-A
